Битва Быстрорезов<

Здравствуйте друзья!
Близится конец года-пора подводить итоги и строить планы на год грядущий.
И вот же бывает так...Вроде хотел только опубликовать обзор,и вдруг
задумался, а зачем мы это делаем?
Славы захотели? Так она лишь в узком кругу ножеманов проявится,и неизвестно еще,как отнесутся к ней "мэтры" ножестроения 😊. Вдруг скажут
что все это пройдено...
Новички,предположим, ухмыльнутся и промолвят,что де нам еще далеко до тех "высших сфер".Просто ножеманы (позвольте мне такое простое определение) подумают:вот что то еще очень нужное нам(не в плане "ориентации", а в плане ориентирования в богатом ножевом мире)появилось.
А вот в меня вселяется уверенность,что этот обзор прочитанный и новичками и старожилами форума,даст небольшое поле для дискуссии,
которое будет полезно всем.
Не надо бросать в нас камни тем,кто эти этапы уже прошел,я думаю и они
смогут подчерпнуть новое в этом обзоре.
Пусть не все,что мы хотели сказать,мы сказали.Наверно,то что сделано,
можно было сделать лучше.
Но мы стараемся,мы учимся,и мы обязательно сделаем лучше.
Конечно же,с вашей поддержкой,друзья.

Я не напрасно пишу- мы. Мы.это я-Lexa33,Олег-olega-tor,Костя-КостярА и Андрей Railman2000.
Не буду так же писать,что мы решили опровергнуть или доказать какие то мифы. Нет.В один прекрасный день мы собрались и просто порезали
канат. И вот что из этого получилось:

Первая засада ждала на пути к дому.И если бы не бескорыстная помощь
посторонних людей,откапывались бы до второго пришествия 😊 😊 😊

Но слава богу,есть еще люди небезучастные к чужим проблемам.
Далее нас ждала другая засада, в виде велосипедного замка 😊

Вот пара фоток перекусанного троса,оказывается Олег этим занимается регулярно 😊 😊 😊

Следующим интересным и увлекательным,я бы сказал,занятием, был батонинг. Ну как себе можно представить выезд,да без батонинга.
Это неправильно. 😊 Да и топор ведь был.Но как кто то сказал- нах он
нужен,когда есть Кизляр. 😊 И это правильно.:

Вот фото этого замечательного,во всех отношениях,ножа.

Ну вот, собсно, печка затоплена,ножи разложены можно и приступать.
ниже я приведу пару своих фоток ножей,надеюсь Андрей добавит позже
массу хороших фотографий.

Веревку резать мы решили не на весах, а по методе Олега- то есть,нож
выбывает из соревнований,ежели отрезал веревку более чем за 5 движений

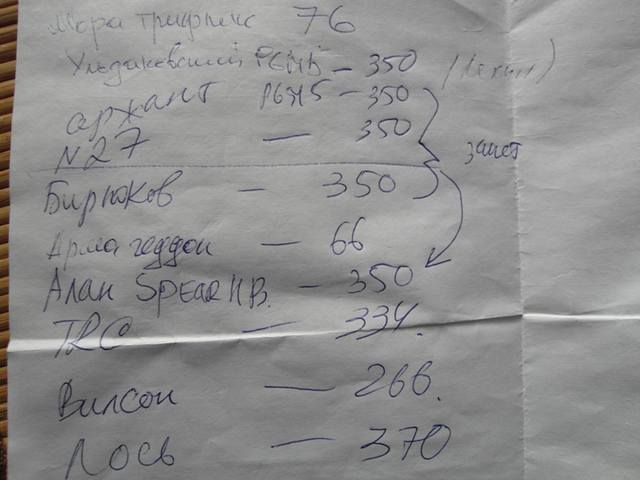

Так же решили определить выход в финал 350-ю отрезами.
И уже после,те ножи,которые вышли в финал,должны были бы резать дальше.И так-до полного победителя.Вот что получилось:

Конечно такой расстановки победителей(по крайней мере из тех,кто вышел
в финал не ожидал никто...)

После небольшого совещания,первое место единогласно было решено отдать
ножу N27 (нож электрика,как кто то сказал,намекая на провод,накрученный вместо ручки)
Второе место заслуженно занял Лось от РВС с 440С,
третье место разделили нож Жадина и нож А.Бирюкова
четвертое по праву досталось ножу SpearHeadBlades с кронидур30
Ну и приз зрительских симпатий безусловно и без всяких на то сомнений
завоевал Катран от Кизляра.
Ну и пару слов напоследок...
Оборачиваясь назад,глядя в уходящий год,всегда приятно увидеть свои победы и еще раз похвалить себя 😊,выразить слова благодарности тем,
кто помогал советом и делом, услышать добрые слова в ответ.........

Спасибо за грандиозный обзор!)) Да,расстановка сил интересная"900 рублей,удовольствие.".А по поводу "Колд Стил это американский Кизляр" очень удачная аналогия.)) Вот хоть пинайте меня,люблю я Кизляр, а Колд Стил и подавно.В чёмто эти две компании похожи.А если ещё и в кучке ножиков покопатся,так вообше можно отличные экземпляры покупать. Ну,правдо не все.

как раз в выходные оформил клинки из поковок Р-18 от Жуйкова, надо будет заточить и погонять с временной рукоятью

Леха, прими проздрав.
Классно.

Хтрэйл разочаровал. Неужели в раскачку не смогли назад уйти ?
Твой подход выездов оутдорных- это МОЙ подход))
И ботинки и гортекс и перчатки, перчатки разные УДОБНЫЕ))
Супер, спасибо и пиши.

Р18-форева 34минута видео. единственный нож который после 3505резов,
по настоящему фигурно резал подстилочную газету из под закуси, слегка увлажненную алкоголем!

хтрел-всетаки паркет и сел на брюхо, в раскачку почти не успели попробовать, после минуты раскачки отзывчивые люди дернули тросом

Спасибо за обзор...за труд, правда для полноты картины лучше было бы свести резы в таблицу.

На брюхе не сильно раскачаешься - из под передних уже песок летел, а с места куй.

------------------
ИМХО!
Memento Mori, Carpe Diem!

GAU-8A
... лучше было бы свести резы в таблицу.

правда для полноты картины лучше было бы свести резы в таблицу.

А вообще не впервые уже вижу как "мягкие" быстрорезы шороху дают...slava1964 1000резов за полчаса сделал на пеньке кобальтовым быстрорезом...у самого был нож из р18 каленой на 60ед, тоже пластал злую пеньку тока шуба заворачивалась...так что порошки шморошки еще и покурить в сторонке могут 😛

спайдерко вилсон с90в безнадежно отстал -266резов до полного немогу.
Слухи о зарубежной серийке сильно преувеличены 😊

Хорошие материалы /результаты, спасибо за выложенную информацию и за обзор.
АЦЦкий труд даже на троих. 😊

. лучше было бы свести резы в таблицу.

garryale

АЦЦкий труд даже на троих.

RailMan2000

спайдерко вилсон с90в безнадежно отстал -266резов до полного немогу.

По ходу досматриваю 😛 это чо ..Кронидур в штанцы, пардон, наложил...как Мора? 😀 а ножик клевый, больше всех понра, не, тут я без булды...

Lexa33

Лех, чуть попозжа - я ж тут еще и работу работаю ))))))))))))

Lexa33
.При 68 роквеллах и нормальном сведении должен был всех порвать.

По ходу досматриваю это чо ..Кронидур в штанцы, пардон, наложил...как Мора?

Кста, если не секрет, "нож электрика" с гордым N 27, во сколь обошелси?

Олег, а Армагеддон у нас переточенный был или с заточкой от производителя?

нож-электрика N27 900р+рублей 20 изолента с проводом(вроде так)

у Кости надо уточнить,армагедон как и мора с заводской заточкой

olega_tor
нож-электрика N27 900р

GAU-8A
Вот так ни уяяяя! вот она суровая правда жизни 😛 гламурный Вильсон из расфуфыренной 90й слил нашенскому быстрорезу в ватнике и кирзовых сапогах 😀

это был шок и трепет, N27 после 350 резов каната именно фигурно резал газету!!слегка увлажненную жидкостью.

Да и резал гад вкусно! 😀

------------------
ИМХО!
Memento Mori, Carpe Diem!

Кстати,кого интересует какой либо нож,могу выложить видео только по одному конкретному ножу, без "быстрых" переходов.

Кстати, тут самое время остановиться на заточке- всегда говорил: сталь это номер N1!... ибо из гэ пули не сваяишь... как Мору(сандвик12С27) или Кронидур не точи, через свою природу сталь не перепрыгнет...да, хорошего пинка заточкой ей можно дать вначале...со старта да, полетит! а потом бензин, что в химсоставе кончится и придет кирдык...точи по новой.

GAU-8A
Кстати, тут самое время остановиться на заточке-

надо все более подробно изучать,
Тут как бы было 1 против постулата о влиянии заточки(ульдановский нож заточенный Алексеем-резал, и Ульдановский нож заточенный производителем не резал вообще) и 1 за (нож Сергея ака Serjanta "Жадина" из мехпилы специально не затачивался мной в супер-пупер, но дошел до финала в ровень с Бирюковским из s390 заточенным на апексе и финишированным супер-камнем).
думаю тут комплекс взаимосвязи, взаимодействия стали(ТМО+состав+геометрия+микрогеометрия) и заточки, при чем не по одному параметру, разная сталь и по разному поддается заточке и принятию остроту. Почему у меня и сомнения что вилсон с90в отыграет что-либо, все равно получит микросколы...

Олег, ну, заточи мору так, шоб 27й обскакала...

olega_tor
Тут как бы 1 против постулата о ненужности заточки

Немного фот от мну )))))

Эталон!

Участники соревнований, как основной состав, так и скамейка запасных:

Костя решил исправить огрехи домашней эпиляции )))))

Инструкция по навигационнуму оборудованию Лексуса как будто создана для проверки остроты! 😀

Мы режем-режем-режем:

Лидеры:

Канат закончился:

Решили порезать мясо...но и его надолго не хватило! )))))))))))

Всем участникам - мегареспект за море позитива, полученное от общения с коллегами по увлечению!

ганза сука, редактировать через раз...я говорил лишь о преоритете стали...в противном случае на все ножи мира ставили бы дешевую кастрюльную нержу...а кули, взял заточил правильно и гуляй вася... все довольны? все довольны! 😛

Да, и еще забыл добавить- дома внимательно осмотрел РК у всех ножей в 60-х лупу. Сколов нет ни у одного.У всех в большей или меньшей степени блестит РК,
И только у ТRC на расстоянии 2,5 см от кончика есть небольшие замятия РК.Сначала думал- выкрошилась,но нет. Возможно надо было сделать при заточке микроподвод.Но учту на будущее.

GAU-8A
ганза сука...я говорил лишь о преоритете стали...в противном случае на все ножи мира ставили бы дешевую кастрюльную нержу...а кули, взял заточил правильно и гуляй вася... все довольны? все довольны! 😛

Максимыч, извини я непрально выразился...поправил,
в долгоигрании согласен на все 100, сталь приоритетна..

Lexa33
Да, и еще забыл добавить- дома внимательно осмотрел РК у всех ножей в 60-х лупу. Сколов нет ни у одного.

И впредь,как мне кажется, для подобных "состязаний" ножи должны точиться одним человеком, без всяких предвзятостей типа-мой-не мой, и заранее обговаривается чем точится,как и какие финиши. ИМХО только так будет справедливо в большей степени.

интересно, результаты по всем представленным ножикам хотелось бы увидеть

olega_tor
в долгоигрании согласен на все 100, сталь приоритетна..

впредь,как мне кажется, для подобных "состязаний" ножи должны точиться одним человеком, без всяких предвзятостей типа-мой-не мой

Приоритетно ВСЕ.

Прошу прощения, но подход к тестам серьезным назвать не могу.

Alan_B
Приоритетно ВСЕ.

Прошу прощения, но подход к тестам серьезным назвать не могу.

Поняли и простили, выложили видео своих тестов(огрехи в тестах есть и не один), а хде видео ваших тестов?
или всё спрятано, "у джентельментов верят на слово"(с)?

===И впредь,как мне кажется, для подобных "состязаний" ножи должны точиться одним человеком, без всяких предвзятостей типа-мой-не мой, и заранее обговаривается чем точится,как и какие финиши. ИМХО только так будет справедливо в большей степени.===
Добавьте сюда - договориться как резать ( пушкатом или рез с потягом) на чём резать (доска клееная из разных кусков по разному садит кромку), длина клинка у Вас как учитывалась? Сметать обрезки каната клинком или рукой - есть разница. А то усилий потрачено много а на выходе необьективность полная.
С уважением

не сталь делает нож. при прочих равных, да, лучше брать сталь покучерявее. но если геометрия как у зубила, термист криворукий, а заточено на кирпиче ногами, то никакая, самая раскосмическая сталь не сделает из этой железки нормальный нож. нож это всегда комплекс свойств и применённых решений.

сделайте зубило из некалённого порошка, и тонко сведённый нож из средней стали, зубило вообще резать не будет, хотя и точить его не надо. сделайте два одинаковых ножа, из одинаковой стали, но один не калите, будут резать одинаково? сделайте два ножа из одинаковой стали, с одинаковой ТО, но один - зубило, второй кухонник, будут работать одинаково?

что в приоритете? комфортно резать? редко точить? передёргивать на роквелы и карбиды?

а про марку стали народ спрашивает, потому что больше спросить не о чем, приучен маркетологами, что сталь это круто само по себе. вон спаи чуть не каждый год милю в новой стали выпускают, и берут, причём те, у кого уже есть.

П.С. а работа в тесте проделана большая и интересная.

Спасибо за тест!
Видео вчера смотрел до 2 ночи)))
Лось доставил)
Жаль канат кончился, интересно было на Данди посмотреть

Alan_B

подход к тестам серьезным назвать не могу.

DonTiguan

Жаль канат кончился, интересно было на Данди посмотреть

СергейиЧ
при прочих равных, да, лучше брать сталь покучерявее.

Можно всем вместе собраться и потестить - я без наездов, просто когда МЕТОДИЧЕСКИЕ ошибки сильно влияют на (и, ВОЗМОЖНО, искажают) результат - на мой взгляд это не очень правильно.

А в этом тесте их ОЧЕНЬ много.

Максимыч. Сергеййич.
Все проще , если под -" все определяет сталь" вложить следующее.
Состав стали+ ТМО.

Далее уже- слесарнаяработа, форма самого клина. Толщина. ( когда уже Мастеровые УГОМОНЯТСЯ столщиной? 3.5 мм- за глаза для ножа. Все остальное сверх- ТОПОР у руки..)
Сведение.

И уже на это- накладываем заточку под характер работы клинком.

??

Если от ножа, как в данном случае, требуется долгорезание, то сталь приоритетна... что тесты, любые причем, и демострируют.
А салат шмалат я на кухне и заусенцем от фортуны..с нашим удовольствием...

GAU-8A
Если от ножа, как в данном случае, требуется долгорезание, то сталь приоритетна... что тесты, любые причем, и демострируют.

Второе место заслуженно занял Лось от РВС с 440С

Спасибо.

Второе место заслуженно занял Лось от РВС с 440С

Эх жаль бухта закончилась, надо было две брать!

И заезжать в пятницу вечером ))))))

------------------
ИМХО!
Memento Mori, Carpe Diem!

olega_tor
Да Лось удивил тем что так далеко залез, и у меня есть несколько объяснений по методологии которые могли повлиять

Lexa33
в следующий раз

Леш, позвони мне пожалуйста, перед следующим разом... Я бы поучаствовал со своим БГшным

Alan_B

Можно всем вместе собраться и потестить

так я и говорю - нож это комплексное изделие.

и фразы типа "сталь определяет", "марка стали главное" и т.д. - звездёж и провокация. сталь рулит только тогда, когда и геометрия и ТМО правильные и хорошие, в противном случае, марка стали не даст ничего, если нож сведён как зубило, и вообще не лезет в объект, или закален так, что РК сыпется или заворачивается на первом резе.

если за тесты, канат показывает не всю картину, лично мне канат максимально показателен по удобству рукояти, вот тут сразу вылезают все красивости, которые через минуту стирают руки в кровавые мозоли. я удивлён, что по результатам тестов много говориться об удержании заточки, но почти никогда об удобстве рукояти.

DonTiguan

Леш, позвони мне пожалуйста, перед следующим разом

я удивлён, что по результатам тестов много говориться об удержании заточки, но почти никогда об удобстве рукояти.

пожалуйста: основные мозоли - у мну 2, а у Кости даже через перчатку мозоли были получены от ножа "жадина"(3место), рукоять довольно узенькая, имеет изгиб и большую подпальцевую в сочетании, подходит больше под шкурение, а не под силовой рез...

Самая зачетная ручка- из провода 😊

Самая зачетная ручка- из провода

Предлагаю запатентовать! 😀

Lexa33
Самая зачетная ручка- из провода 😊

смейся-смейся, я вот тож из проволки такую захотел изобразить,
и удерживается ничо, нескользит,да и размотать можно получив провод

пожалуйста: основные мозоли - у мну 2, а у Кости даже через перчатку были получены от ножа "жадина"(3место), рукоять довольно узенькая, имеет изгиб и большую подпальцевую в сочетании, подходит больше под шкурение, а не под силовой рез...

Lexa33
Выпивать придется 😊 😊 😊

Так чего бы и не выпить, если есть где заночевать)))

спасибо. интересно бы и по остальным ножам узнать,

СергейиЧ, я так скажу - удобных для силового реза рукоятей можно сказать не было, все экономят на материале - делают тонкие, плоские рукояти, в итоге больше сил уходит на удержание чем на рез.

вот! а говоритс про это мало. а на мой взгляд, рукоять, она иногда поважнее клинка бывает, если работать надо долго.

удобных для силового реза рукоятей можно сказать не было, все экономят на материале

Блин Леха33 на проводе съекономил

Вот Леха кстати и не съэкономил, Леха не жадный! ))))))))))

------------------
ИМХО!
Memento Mori, Carpe Diem!

Самая лучшая рукоять из толстого пенопласта. Теплая и удобная.

Ну паракорд еще можно намотать,как вариант.И среди моих ножей, самая удобная ручка у ножа Винтера.(третий справа).

Присоединяюсь к пожеланию о выкладывании таблицы. Ведь не сложно же аккуратно переписать рабочие почеркушки и сфотографировать 😞
Вот честно скажу, в лом смотреть длинное видео.
А так бы табличку с результатами, да с составом стали каждого ножа, с примерной твердостью, с типом заточки, было бы здорово. 😊

СергейиЧ, ну чего вы спорите, зубилы какие то гипотетические приводите в пример, это...то...у вас перед глазами тест выложили, а вы все спорите...нож из говностали так и останется ножом из говностали хоть как его не точи, а ножик даже за 900р, но из хорошего железа даже и с провлочной ручкой всегда будет классным ножом...о том и спич...

А так бы табличку с результатами, да с составом стали каждого ножа, с примерной твердостью, с типом заточки, было бы здорово

Действительно надо было бы ещё каната ...

Не вижу в таблице Армагеддона - правильно ли понимаю, что он точился по той же схеме? Т.к. подобный результат не может объясняться ни стамеской, ни геометрией - лишь отсутствием заточки.

Также был бы благодарен за личные впечатления о ноже.

Dr.Ordnung
Не вижу в таблице Армагеддона - правильно ли понимаю, что он точился по той же схеме?

армагеддон 6-ой сверху, с заточкой от производителя, как я понимаю.
Нож хозяину несмотря ниначто нравиться.

olega_tor
армагеддон 6-ой сверху, с заточкой от производителя, как я понимаю.

Благодарю, я имел в виду именно первую таблицу с ТТХ и режимом заточки.

Армагедон и мне понра...выделятся из общей массы..кабы на ем еще и сталька была...так он, думаю, всех бы надрал 😀 а так...на кухню хлеборезом определить...в наказание 😛

Dr.Ordnung

правильно ли понимаю, что он точился по той же схеме?

Благодарю за ответ и за отзыв. Собственно, тогда картина в значительной степени проясняется, но в любом случае свяжусь с Константином, попрошу предоставить нож на внутренние тесты.

Если ножи не точить, а оставить как есть, то можно "дотестить",купив канат.
Про удобство рукоятей - все же тестилась сталь. Рез был силовой, и правильно что не учитывается в данном моменте удобство рукоятей и профиль лезвия. Ножами в реальности так работать вряд ли кто будет. А ручка - не только что бы удобно, но и что бы красиво и гармонично. Иначе бы давно придумали самую удобную ручку.ИМХО.

GAU-8A
СергейиЧ, ну чего вы спорите, зубилы какие то гипотетические приводите в пример, это...то...у вас перед глазами тест выложили, а вы все спорите...нож из говностали так и останется ножом из говностали хоть как его не точи, а ножик даже за 900р, но из хорошего железа даже и с провлочной ручкой всегда будет классным ножом...о том и спич...

Ну во-первых, я не спорю. Если считаете это спором, опровергните по пунктам.
Во-вторых, нож с неудобной рукояткой, это нож для эпизодической недолгой работы, иначе кранты рукам. А для недолгой работысупер стойкость не нужна.

А если хотите конкретики, нет проблем. Карилло режет дольше опинеля, но хуже. А при попытке поработать подольше без перчаток, рукам кранты.

СергейиЧ
Ну во-первых, я не спорю.

здравствуйте.спасибо камрадам за труды,но это тест ножей от производителя,а не тест сталей.из за толстого сведения спайдерко(единственный нож из тестовых,который у меня есть)назвать всю импортную серийку посредственной,это "смело")))там угол градусов 60(на моём во всяком случае).плюс много всяких дополнительных нюансов,стабильность заточки,даже одним человеком,для разных сталей свой оптимальный финиш,в смысле грит .... а так да ,неплохо капрады время провели))))

[B][/B]

valenok1980

там угол градусов 60(на моём во всяком случае)

[QUOTE][b]Вроде vininull тоже не в восторге, да и где то еще видел тест,который был не
гут.
http://guns.allzip.org/topic/5/1061152.html я считаю "не плохо"!)

Подскажите пожалуста а как выступил хеле?

вологжанин

Все ножи были переточены на 35 гр.,

переточили или переспустили?)разница все таки есть.

[QUOTE][B]Все ножи были заточены(переточены, у кого угол был больше или меньше)на 35 гр ножи то,все,совершенно разные.заточив разные ножи(ширина,толщина, "тип" спусков,сведение,ТО, ...),на одинаковый угол,выводов о стали не сделать)))

Lexa33
третье место разделили нож Жадина и нож А.Бирюкова

Если можно опишите поподробнее Ваше мнение о данном ноже Андрея Бирюкова и главное о железяке S390 ?

valenok1980

заточив разные ножи(ширина,толщина, "тип" спусков,сведение,ТО, ...),на одинаковый угол,выводов о стали не сделать)))

Lexa33

Спасибо за развёрнутый ответ. Железякой интересуюсь из-за желание себе заиметь ножик с клиночком из S390,но твёрдость планирую заказать в районе 63-64 ед. Заказ с Димой (Yongert) уже обговорили,но так как не спешу и время пару месяцев есть,то пытаюсь собрать побольше информации о сталюке. Собственно выбираю из K390(10V) и S390. Если честно ожидал ,что на канате S390 должна быть чемпионом .... но факторов конечено много и по одному тесту одного ножа говорить конечно рано.

falcone

но факторов конечено много и по одному тесту одного ножа говорить конечно рано.

Спасибо за проделанные труды. Всегда интересно почитать и посмотреть о тестировании ножей.
Смотрел про кабана с лосем и рез каната, там выдержал все видео, здесь пока видео все не осилил.
Критика. В тестах вашей команды нет методики, и результаты тестов нельзя считать корректными. Особенно это было видно в кино про разделку кабана егерем и вашей командой. Чтобы тесты были тестами должна быть методика одинаковая для всех ножей. Пока ее нет, говорить о сравнимости результатов не приходится.

chingachgook

Меня чутка хрупкость S390 в сравнении с K390 смущает 😞 отсюда и метание между этими двумя сталями. Бороться с хрупкостью за счёт утолщения подводов не хочется .... и клинок в обухе толще 3.5 мм не хочу. Минусовые температуры пугают и навеевают воспоминания о разлетающихся как стекло топорах при ударе о полешко. В общем "то разуюсь,то обуюсь" и никак не определюсь 😊 ....... Хотя для минусовых температур есть другой нож и можно подойти к S390,как весна-лето-осень 😊

2valenok1980?
я вам в одном посте сразу на два вопроса отвечу.
1. мы не планировали и не ставили задачи тестить просто стали в отрыве от самого ножа и мастера его изготовившего. мы тестили ножи из разных сталей изготовленные различными производителями.тчк
2.смелое заявление насчет буржуйной серийки сделано мной не на основе одного теста одного ножа, резал до этого тотже канат и рантом бенчем, и баками, ривовской ньялой, и f1-дрочесимволом. Наши мастера ТОшат на удержание заточки лучше. Скажите чем порезать если найдем это, то порежем...у нас предвзятости и предубеждений нету.

Очень все интересно-но мну совсем непонятно 😊
Много сил вложено-респект!
Но к сожалению есть сомнения-не в том что Р18 не каленая на предел -лучше держит заточку-это вроде уже известно?
Тут маленький момент-даже если один и тот же нож точить более или мение щадяшими способами-резулитат может отличатся 😊 Если разные ножи брать то результат может совсем удивить-особенно если ТО делалось не одновременно да и сталь даже после ЭШП не эдентична -особенно отечественная
Извините если в дебри лезу 😊 натура дотошная 😊

------------------
С уважением, Евгений!

GAU-8A
Давайте сделаем так, вы остаетесь при своем мнении, я при своем, лады? просто наш диалог уже выходит за рамки темы...

да за ради бога.

а в рамках темы интересно, какая рукоять наиболее комфортна, и какой нож режет лучше. не даольше, а именно лучше, кто в канат нормально лезет, а кто похуже, стойкость РК для меня - дело десятое.

Многие любят легированные вольфрамом стали, я сам очень часто использую их. Чаще с не более 3 процентов вольфрама.

Многие охотники предпочитают их. С интересом обнаружил (старая статья), что мастер режет пеньку (100 давящих резов) и потом перерубает (вбивает молотком) клинок в медную болванку 1 см в диаметре. Якобы охотники считают, что тазовое сочленение клинок должен разрубать без повреждений, а данный тест примерно соответствует по нагрузке на кромку.
Стали 1.2516, 1.2519, 1.2550 с небольшим количеством вольфрама.

http://www.wildundhund.de/438,3734/

В итоге канат и рубка- тест почти как на этом форуме.

Отпускает он сталь 3 раза по 45 мин., т.е. 60-62 в итоге, никаких сверхтвердостей.

По быстрорезу, так по логике вещей он может быть самым износоустойчивым среди порошков и непорошков ледебуритных. Его делают и порошковым, величина карбидов 4 (самые мелкие среди высоколегированных порошков), цены на такие стали самые высокие (если не на блошином рынке покупать).

СергейиЧ
и какой нож режет лучше.

Posetitel
(вбивает молотком) клинок в медную болванку 1 см в диаметре.

У меня в холодильнике лежат сейчас "запчасти" оленя, свинку соседи оставили у себя. Они (их знакомые) охотятся.

В общем, я не знаю зачем, (некоторые) охотники разделяют кости таза клинком ножа. Чтобы это получалось, поддают поленом по обуху.

У меня есть ножики этого мастера, складень, правда не охотничий.
Режет хорошо, линза там переходит почти в 0.Обух 2.6 мм.

Картинка, позаимствован. у охотников:

Posetitel
клинок в медную болванку 1 см в диаметре.

GAU-8A

Кстати, шведский быстрорез vanadis23

falcone

Меня чутка хрупкость S390 в сравнении с K390 смущает

GAU-8A
Медь ерунда...вот что выдерживает порошок http://www.kniferesearch.com/s....php/pages_id/7
Кстати, шведский быстрорез vanadis23

Posetitel
Стали 1.2516, 1.2519, 1.2550

Posetitel
соседи оставили у себя. Они (их знакомые) охотятся.
В общем, я не знаю зачем, (некоторые) охотники разделяют кости таза клинком ножа.

Кость у меня лежит, ножик с обухом 2-3 мм и заточен в 0.

По кости режет отлично.

В целом, высоколегирован. порошки (разные) режут эту кость без сколов при угле заточки от 40 градусов и выше.

То, что если потолще свести, то и нож прочнее будет, знают и обезьяны. А потоньше- тут становится интересно.

Японец с углов 25-30 справляется почти, совсем мелкие сколы есть.

Справедливости ради надо сказать, что на всех углеродистых северных серийных ножиках на этой кости кромка сразу приказывала долго жить, аналогично с AEB-L (от градусов 30 (примерно) она перестает крошиться).

falcone
то разуюсь,то обуюсь"

На рубильники ставят стали с 0.6С и, не боле, 2-2,5% всех вместе взятых других легирующих элементов.

Ахим Вирц, который в "рубящих и ломающих" тестах охотно принимал участие, пишет, что рекомендует подшипник для клинков до 25 см длиной, дальше ему даже эта сталь хрупковата.

Длина клинков именно на инструментах-ножах, которыми валят деревья- 35 до 40 см (паранги). Более длинные клинки используют для веток.

Сила удара таким инструментом много выше, чем маленьким ножиком. Поэтому 3Ф я бы туда не ставил, увеличение угла сделает работу много труднее.

Если угол даже на рессоре слишком мал, кромку может хорошо порвать, немного переточить- увеличить угол и нож снова работает без малейших сколов.

Но правило: больше угол- меньше проникающая способность.

Фото (рессора. когда угол маловат):

GAU-8A
Сергей, может обувка из 3V будет впору?

Lexa33
Тогда дам знать.

был как-то случай. заехали мы с НеА (светлая память), к ГК в мастерскую. Вася Козлов тогда ещё у него в учениках был. ну и слово-за слово, взяли арматурину в мизинец толщиной, гладкую, и Вася кувалдочкой аккуратно забил в неё до середины милю. на миле притупленный участок, но не критично, легко выточить. а потом взяли викинга норвейского, сантиметра полтора шириной, около 2.5мм в обухе, и сведённого потоньше мили, и повторили фокус. тут правда косячок вышел, ближе к середине прутка, чуть уставший Василий ударил не под 90 градусов, и выломал кусок из клинка. пока бил как и на миле, под правильным углом, эффект был тот же. к сожалению, НеА мои слова уже подтвердить не сможет, но у Василия можно спросить.

Миля была из 440V?

а хрен её знает. было это лет 7 назад, тогда такого разнообразия миль не было, да они меня и никогда не интересовали.

Мюллер (мои тесты) неплохо справляется с железом (420ф), спайки старые хороши (0,6мм у кромки и 45градусов угол). Это совсем не плохой результат (на спае 30ф) для порошков.

На рубильниках сталь одна из самых лучших, что я видел- Schweikert, Германия.

Эргономика больше всего мне понравилась у Тритца (паранг тут на ганзе уже представлял).

Ну да, ну да... как же мы тут позабыли-германия ж лучшая страна в мире, где живут лучшие мастера ножевики и их поклонники...

Спай- Америка, рассора интернационально хороша на рубильниках.

Стали вроде хвг, из того, что видел, да немцы много лучше российской продукции.

Тритц- это Франция, не Германия.

Да хрен на этих фрицеф трицеф...за 900р не желаете-с из сермяжной р18? 😛

На кой, мне кухонники нужны.

Для жизни мне С70 хватает, цена от 5-20 евро.

Кстати Boll- это не Германия, а Таиланд таки.

Мне так, если честно, с прибором на имена 😛 вон слава 1964 нагрел р6м5к5 газовой горелкой, молотком отплющил и на канат...и как дал под видео тыщенку резов за полчаса...так я лучше у него возьму ножик, а знаете почему? потому что он знает СУТЬ стали...он ее понимает, а все остальное блуд и развод на имена, брэнды, гламуръ и протчую муть..вот так то 😛

И что?

Я резал 1000 раз, многие это делали разными сталями.

Что такое цена? Быстрорез порошковый дорог, напильники марочные дороги.

Люди, которые разбираются, покупают это сырье на блошин. рынки, к примеру, за евро.

Вот и цена за сталь...

Кухонники с рукоятями из серебра- за 20 евро на ебее. Цена относительна.

Медь ерунда...вот что выдерживает порошок http://www.kniferesearch.com/s....php/pages_id/7
Кстати, шведский быстрорез vanadis23

Это идеальный нож для жен! Им можно и мясо разделывать, и мешать на сковородке когда жарит! 😀 Потом сковородку поскоблить можно после готовки.

Posetitel
Я резал 1000 раз,

Жена на кухне работает, лом она отбросит.

Скорее тонким китайцем с пилой она будет работать, это уже проверено.

В "донержавеющ. эпоху" жены работали углеродкой с 0.7С, сейчас ей же и, преимущественно, 420-й, что логично.

По быстрорезу, еще раз, если не увлекаться чрезмерно лигатурой и по разному обрабатывать-эта сталь пойдет для всего. Канат тереть вольфрамом тоже,видимо, неплохо.

Короче, хорошо режет та сталь, которая тверже. Что и требовалось доказать. А то мозги крутили на ганзе - порошки, карбиды. А теперь выясняется, что и быстрорез сойдет, главное чтоб роквелов 65 и заточка потоньше.

gozu
главное чтоб роквелов 65

Nikoola
кто это вам сказал такое?
Абсолютная твердость примененного материала- совершенно факультативный показатель для пользовательских качеств ножа.

Ну в тесте победили ножи с самой большой твердостью. Один еще был заточен, как я понимаю, грубым зерном.

Несмотря на то, что стали какой-то выраженной неоднородностью не обладают. По крайней мере, быстрорезы всегда на ганзе считали "мыльными".

главное чтоб роквелов 65

gozu
Ну в тесте победили ножи с самой большой твердостью.

Пока искал, пока писал, Олег уже 😛

Тогда за счет чего он резал, если не за счет геометрии? И почему так хорошо себя показал "однородный" быстрорез?

Один еще был заточен, как я понимаю, грубым зерном

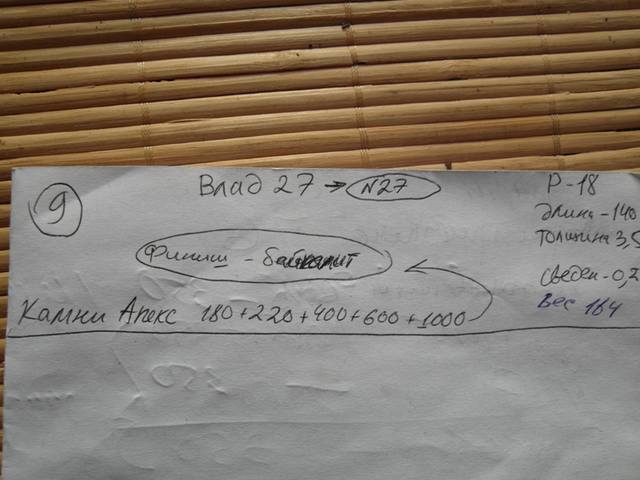

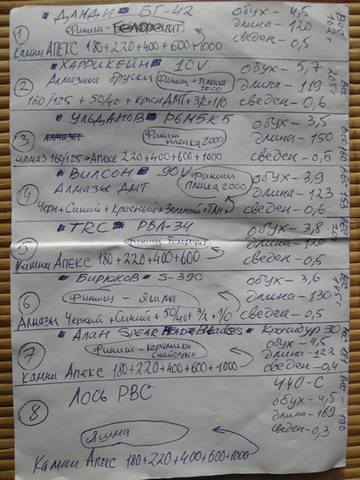

На первой странице по заточке есть фото с описанием на все ножики (финиш или пленка апекс или камни от lukasq белоречит, яшма), кроме тех что с заводской (мора, армагеддон)
и еще у ножа сержанта заточка алмазами дмт(до последнего камня ультра-ультра файн) + ремень с пастой гои.
То есть не было в победителях ножей заточенных грубым зерном, были просто нормально заточенные ножи без изйопов.

Значит я что-то перепутал. Просто помню на видео момент, когда тестер говорит, мол нож тяжелее идет, из-за того, что "пила" на нем. Наверно это как раз был, тот, который мало отрезал.

gozu
Тогда за счет чего он резал, если не за счет геометрии?

GAU-8A
Для того что бы сталь хорошо резала одной большой тв. недостаточно, на кромке нужна еще и прочность

Но вы при этом не упомянули про "пилу из карбидов". Значит ли это, что большее значение имеет твердость+прочность. Тогда поидее К340 должна быть суперсталью, там как раз прочность при высокой твердости.

Или все дело в том, что имеющиеся порошки неправильно калят, и они не реализуют весь свой потенциал?

gozu
Но вы при этом не упомянули про "пилу из карбидов". Значит ли это, что большее значение имеет твердость+прочность. Тогда поидее К340 должна быть суперсталью, там как раз прочность при высокой твердости.Или все дело в том, что имеющиеся порошки неправильно калят, и они не реализуют весь свой потенциал?

На первой странице по заточке есть фото с описанием на все ножики (финиш или пленка апекс или камни от lukasq белоречит, яшма), кроме тех что с заводской (мора, армагеддон)
и еще у ножа сержанта заточка алмазами дмт(до последнего камня ультра-ультра файн) + ремень с пастой гои.
То есть не было в победителях ножей заточенных грубым зерном, были просто нормально заточенные ножи без изйопов.

------------------
С уважением, Евгений!

Короче, хорошо режет та сталь, которая тверже. Что и требовалось доказать.

GAU-8A:
Кста, если не секрет, "нож электрика" с гордым N 27, во сколь обошелси?

-нож-электрика N27 900р+рублей 20 изолента с проводом(вроде так)

Вопрос не очень тактичный,-почем покупал мехпилу автор "Жадины"? Или это из запасов советских времен? Делался ли какой нибудь выбор из имеющихся полотен, или нет? Если полотно выбиралось- то как? Можно ли в домашних условиях определить качество металла пилы до изготовления ножа?

почем покупал мехпилу автор "Жадины"?

Можно ли в домашних условиях определить качество металла пилы до изготовления ножа?

здравствуйте.

olega_tor

valenok1980
[B][/B]

Раскажите про пчак,если не трудно-материал,толщина клинка,примерная твердость и как он по-вашему мнению?Предлагают похожий,покрутить в руках возможности нет,вот и думаю-брать,не брать.

порежем и им под видео.

valenok1980

valenok1980
Вами резался канат(для многих спорный тестовый материал) ножами с разным строем клинка,скорее это "обычный" обзор,без права на "научность".

а о какой материал можно еще тупить ножи,чтобы было наглядно,и не очень быстро?

Другой вопрос,где ж его взять то,тот войлок...

Сам Аносов тестил свои булаты на войлоке...канат штука капризная, шаг влево, шаг вправо...-чем ближе все конкуренты сведены к единым параметрам, тем точнее результат и соответствующие выводы, чем больше расхождений в геометриях и в заточке, тем дальше от истины... в принципе из любого теста можно наклевать нужной и полезной инфы, но лучше что бы методика была четкая...

для многих спорный тестовый материал

вот эти многие много говорят о спорности каната, но я не припомню чтобы кто-то предложил реальную замену, которая бы позволила дать хотя бы относительную оценку износоустойчивости, была бы доступной, и занимала сравнительно небольшой объем.

------------------
ИМХО!
Memento Mori, Carpe Diem!

канатом также можно оценивать агрессивность реза, остроту ножа (так поступает AlexP) и удобство рукояти как уже говорил СергейЧ, как появляются водянистые пупырышки резко начинаешь понимать рукоять нета 😀

RailMan2000
вот эти многие много говорят о спорности каната

Так мы токмо для себя и резали))))
А инфой поделились из альтруизьму! )))))

------------------
ИМХО!
Memento Mori, Carpe Diem!

А что-то не слышно Кости.
К нему два вопроса - что не так с Армагеддоном? Нож Алана с Кронидур показал вполне приличный результат. Про заводскую (если это можно применить к ВВ) заточку слышал.
И второй - нож мастера с М390 - мастера не Евгением зовут?

ЗЫ Все видео пока не осилил. Постараюсь досмотреть.

для желающих максимально выяснить износостойкость РК в конкретных цифрах, погуглите про CATRA, установка специально для тестирования износостойкости, с минимальным влиянием геометрии.

СергейиЧ
для желающих максимально выяснить износостойкость РК в конкретных цифрах, погуглите про CATRA, установка специально для тестирования износостойкости, с минимальным влиянием геометрии.

тут, скорее всего, играет свою роль разница в ТМО, углах заточки, тестовой бумаге. в теории, если точить на один угол, и использовать одну и ту же бумагу, результаты должны быть более точными. и главное, из теста выключается человеческий фактор, нивелируется разница в длинне клинка и перестаёт играть геометрия спусков.

Я думал, что и лезвия, и карточки нормированы.

olega_tor

Если хотите узнать сколько отрежет ваш нож каната, привозите после НГ порежем и им под видео

Lexa33

можете и поучаствовать

я в базовую технологию особо не вдавался, только в версию для домашней сборки, где предполагалось использование любого ножа. но разница в ТМО и заточке всё равно может быть.

Про армагеддон:

Н.Ежелев
На данной модели ,еще с первых сделанных БП-11 , всё уже определено и по одностороннему спуску и по обуху и вообще ,мнение даже не моё а многочисленных владельцев, так что режет отлично

Alan_B
На всех ножах этого проекта будет новая версия ТО. Заметьте - совершенно бесплатно :-). Она будет несколько отличаться от той, которая была на ножах, участвовавших в крайних канатных тестах - акцент будет перенесен на "прочность". Но резать будет заметно лучше, чем в стандартной ТО.

Dr.Ordnung
Позволю себе процитировать Алана Георгиевича:
"Теперь собственно о своих впечатлениях.

Результирующая твердость - 60+ (на единичку - полторы выше чем при стандартной обработке), железка с радостью и хрустом грызет стекло. При этом сталь пластична, разрушается с заметной пластической деформацией, кромка проходит тест прокатки по стержню. Единственно, при очень тонких спусках лучше оставлять 0.2+ мм на кромке, если в 0 то кромка мнется на твердом дереве, при финском строе клинка можно сводить практически в ноль. Железка рубит рог без повреждений (при разумной геометрии), по железу - мнется.

Режет агрессивно (у меня лучший результат получился на среднезернистой керамике), причем, это пожалуй первая нержавейка, котрая режет как приличная (не эксклюзивная) углеродка - я об ощущениях от реза, многие меня поймут. В итоге - достаточно интересный материал, хорошая комбинация прочности, пластичности, режущих свойств и коррозионной стойкости. Может быть будет интересна тем, кто до сих пор выбирал углеродку. "

Армагеддон -более неприспособленный для реза каната нож трудно подобрать.
Результат вполне ожидаем, хотя все равно неприятно. Но не сильно!
Вот другой нож с ТО Алана и той же железкой в лидерах.

ЗЫ Есть у меня Армагеддон, менять продавать не собираюсь. Меня устраивает.

sova555
Армагеддон -более неприспособленный для реза каната нож трудно подобрать.

Прошу прощения за прямоту высказывания, т.к., могу судить лишь по виду ножа, но как говорят опытные летуны, глядя на самолет, типа, полетит или не полетит..так вот, как мне кажется, поставь на Армагедон сталь типа м390...хотя бы ту, что на моем форумном, полетел бы, еще как полетел бы по канату!

Олег, на какой угол была заточена р.к.? толщина какая р.к.?

Посмотрел с пристрастием: р.к.- 0,2мм. на конце до 0,4мм...до 10 резов все было ок и казалось бы... после 20 уже пошло по нарастающей...после 40 резов все было ясно...дальше можно было уже не резать.

GAU-8A
Олег, на какой угол была заточена р.к.? толщина какая р.к.?

Я по цифрам счас не скажу, у Кости запрошу
Когда говорят что не канатная геометрия а такое бывает, нож сразу не лезет в канат, а пережимается им, ( обычно при Толстом обухе и Толстом сведении)
В армагендоне первые 20 резов было нормально( видно что нож отрезал хорошо), довольно быстро все отрезалось, а дальше нож перестал резать приходилось прикладывать значительное усилие, мы были полны решимости побить мору, но нож увы совсем подох, морой то я мог даже и больше отрезать она запасик сил немного сохранила и бумажку резала немного, но не фигурно.

olega_tor
Когда говорят что не канатная геометрия а такое бывает, нож сразу не лезет в канат, а пережимается им

olega_tor
а дальше нож перестал резать приходилось прикладывать значительное усилие, мы были полны решимости побить мору, но нож увы совсем подох,

sova555
ЗЫ Есть у меня Армагеддон, менять продавать не собираюсь. Меня устраивает.

Аникей Сковородкин
Что на это влияет, ТО?

Сталь на ноже Алана и на Армагеддоне одинаковая. ТО тоже делал один человек.
Почему перестал резать - непонятно.
РК дома посмотрел - примерно как на тесте.
Каната прикупить что ли?
На работе полно отрезков оптического кабеля. Железяк там нет, но много кевлара, пластика. Стекло есть, но тоненькое как волос.
Табарган из ATS34 режет спокойно. Соберу на каникулы обрезков, посмотрю.

Сталь на ноже Алана и на Армагеддоне одинаковая. ТО тоже делал один человек.

sova555

Алан, вполне может случиться косяк с ТО на конкретном единичном ноже, нужно это проверить.

olega_tor
Также он говорит что нож за 7т не будет резать как нож за 15т(наверно магия денег)

Короче, опытным путем было установлено,

olega_tor
что гаджет который подороже режет дольше и лучше

трифлекс моры меня удивил, обычно мора углеродная и сандвиковая 20-30 отрезов на том же самом канате.
синий хулт с сухонькой аус8 старых партий режет канат намного дольше моры. по стоимости одного отреза превосходит даже китайцев.
почему я начал резать канат? мне конечно интересно что покажут ножи мастеров на соревнованиях, но гораздо интереснее как режет мой нож который я куплю на прилавке.

olega_tor
но гораздо интереснее как режет мой нож который я куплю на прилавке.

olega_tor
но гораздо интереснее как режет мой нож который я куплю на прилавке.

Аникей Сковородкин

Вот тоже самое пытаюсь сказать в холиварноценовой теме

olega_tor
Зачем? надо принять и простить.

Есть еще у кронидура одна, прямо скажем, не шибко приятная особенность, это практически постоянно присутствующий после заточки заусенец, если его не убрать, то все пойдет коту под хвост! сам сталкивался с такой фигней неоднократно...нужно быть очень внимательным, особливо перед тем, как пустить его на канат...

присутствующий после заточки заусенец, если его не убрать, то все пойдет коту под хвост! сам сталкивался с такой фигней неоднократно...нужно быть очень внимательным, особливо перед тем, как пустить его на канат...

вооот! мож там заусенец был

Вполне вероятно, нужны повторные...уж коли такая фигня приключилась, то нужно идти методом исключения...

у мну нож из клина В.Кузнецова "сталь советского проката, победить которую могут только 4 Кузнеца в России" отрезала 112 раз. И ничего "конец света" не наступил. Супруга отбрала данный нож на кухню из-за агрессивного реза

По поводу реза еще раз повторю, и пожалуйста без обид, у вашей команды нет пока методики тестирования. Поэтому говорить о сравнимости результатов на сегодняшний день не приходится.

С углеродом в реальной жизни надо быть осторожным.

Недаром выживают и доходят почти не изношенными и через лет 100 клинки с 0,7С.
От 0,8-0.9С тонкосведенные клинки уже могут ломаться при падении на пол, при нарезке на тарелке им достается больше.

Уже не говоря о том, что т.о. становится сложнее при увеличении количества углерода.
Даже при отличной т.о. хрупкость клинка растет практически пропорционально количеству угля и легирующих.

Если в реальной жизни клинок с 0.7С (углеродка) можно дать пользоваться практически любому адекватному человеку, то уже тонкосведенный клин из подшипника можно существенно повредить о тарелку.

В реальности 100% людей, с которыми я готовил еду, резали на тарелках и железных подносах.
Все ножи, с толщиной у кромки 0,4-0,6 и углом заточки 40градусов, лежат у меня на кухне никем не тронутые.

Posetitel

Аникей Сковородкин

Покупая нож у нас, Вы почти наверняка купите неплохой нож. Если Вы рассчитываете купить чемпионский нож за 7 т.р. - то это несколько оптимистично. Остается тоже пожелать удачи. Хотя при некотором умении работать руками это достижимо.

у вашей команды нет пока методики тестирования.

olega_tor
что гаджет который подороже режет дольше и лучше

Который подешевле :-)

Олег, я вот чего думаю - а если резать чистым потягом с минимальным давлением и считать каждое движение до момента когда нож начнет скользить?

------------------
ИМХО!
Memento Mori, Carpe Diem!

RailMan2000

К этому углю надо не более 2% общего содержания др. легирующих для хорошей дуракоустойчивости и остроты. Если больше, то ножик лучше не ронять.

Да и интереснее резать не количеством, а качеством. Хотя мясо можно резать и толстым клином, некоторые так могут рез лучше контролировать.

Если Вы рассчитываете купить чемпионский нож за 7 т.р. - то это несколько оптимистично.

"Нож электрика"

Posetitel
К этому углю надо не более 2% общего содержания др. легирующих для хорошей дуракоустойчивости и остроты. Если больше, то ножик лучше не ронять.

Были ли случаи, чтоб от падения сломалась Х12? 3В? 65Х13? У последней явно больше 2% легирующих элементов.

Alan_B
[b]
Аникей Сковородкин

Покупая нож у нас, Вы почти наверняка купите неплохой нож. Если Вы рассчитываете купить чемпионский нож за 7 т.р. - то это несколько оптимистично. Остается тоже пожелать удачи. Хотя при некотором умении работать руками это достижимо.[/B]

gozu
Были ли случаи, чтоб от падения сломалась Х12? 3В? 65Х13? У последней явно больше 2% легирующих элементов.

gozu
Были ли случаи, чтоб от падения сломалась Х12? 3В? 65Х13? У последней явно больше 2% легирующих элементов.

Померил свой Армагеддон - блин, нужно микрометр покупать. Примерно у рукоятки 0,1-0,2.
Даже ближе к 0,15. Кончик лезвия 0,4-0,45. Оь этом кстати Николай предупреждал, что специально так делал.

Чуть подсела кромка, он у меня частенько работает. Бреет уже с трудом, бумагу нормально режет.

хороший тест!!!,но несколько замечаний с вашего позволения.1.ножи должны резать одним участком лезвия и в одном направленнии.(на видео видно ,что сначала режут одним участком р.к в дальнейшем другим) 2.зачем давить на нож,если он легко входит в канат?(выж не доску режете 😊 сам увлечен резаньем каната,из опыта скажу:с390 не тестил,а вот с290 дала фору м 390-и ссылку ребята прислали теста м 390 www.youtube.com/user/olmarknife
П.С. Если в следующий раз соберетесь, сочту за честь присоединиться к вашим тестам и привезти парочку новинок, а то режу как одинокий медведь в своей берлоге 😊

Интересно из чего этот канат, синтетика? кстати, Расулом ..Ванадис23...4000резов- как с куста 😛 http://www.youtube.com/watch?v=vYcvz8RfsCg

Были ли случаи, чтоб от падения сломалась Х12? 3В? 65Х13?

GAU-8A

Интересно из чего этот канат, синтетика?

причем весь ))))))

------------------
ИМХО!
Memento Mori, Carpe Diem!

Кузнец Андрей
[BB]

Почтем за честь резать рядом с вами, следующий раз намечен на февраль, на матушке реке русской место сбора.

Так выпьем же за то, что бы ножи точились одинаково, что бы была таблица и что бы канат не кончался никогда! 😀

GAU-8A

что бы была таблица

Lexa33
тогда лучше - *таблица+видео*

а там уж хозяин барин.

chingachgook
по первой ссылке Х12МФ
по второй ссылке D2

Это уже не первые видео по данным сталям. У меня вообще сложилось мнение, что Х12/Д2 крепче тридцатки и подобных ей сталей. Чисто субъективно и эстетически мне Д2 больше всех нравится. Правда вот К340 еще есть, она вроде еще крепче, а как с ржавучестью у нее не знаю.

gozu

Правда вот К340 еще есть

Lexa33
K340 будет в следующем испытании

Бирюковская или еще чья?

следующий раз намечен на февраль, на матушке реке русской место сбора.

А я станок заказал заточный. Надоело руками на Триангле точить.
К340 - мне нравится, Чебурков А.И. её часто использует.

Уральский ELMAX со своей ТО не интересен? Есть пара ножей. Режут на 5+.

Ах, сколько сталек появилось в последнее время, как из рога изобилия...в ссср были только 9х18, шх15, 65ге...что еще? из напильника почти никто не делал, моветоном считалось..это сейчас- углеродка...углеродка...клапан еще, правда на заводах из него не делали, я по крайней мере не слышал...х12мф? тоже не слышал что б из нее, а вообще странно, сталька гут, а не делали...

sova555

Уральский ELMAX со своей ТО не интересен? Есть пара ножей. Режут на 5+.

GAU-8A

Ах, сколько сталек появилось в последнее время, как из рога изобилия

Lexa33
У нас в НИИ считалось верхом шика сделать нож из рессоры

Lexa33
Так участвуй!

Хорошо. Как то не очень удобно. Хотя Андрея знаю, с Костей по телефону общаемся.
Буду следить за темой.

Есть еще обалденный нож от А.И. Уракова. Стамеска с двойной заточкой. Из "невероятной по качествам" 95х18. Это не мои слова - мне так при покупке автор сказал.
Есть правда сомнения, но ведь режет гад отлично....

GAU-8A
Чем это было обусловлено?..наличием рессорной и отсутствием подходящей нержи или чем то другим?

sixfinger

Наверно тем, что работали в институте исторических реконструкций

очень высокая ударная вязкость с учетом ,что Т.О в эпсоне с крио

http://www.bohlernn.ru/files/K340_new_rus.pdf

sova555

Как то не очень удобно

А я как раз ножик из этой стали точить собрался. 😊

Ух, как клеймо красиво смотрится!

Lexa33
А я как раз ножик из этой стали точить собрался.

А я как раз такому ручку приделывать собираюсь. Интересно будет узнать результаты тестов.

gozu

А я как раз такому ручку приделывать собираюсь

А вот пара интересных фоток с крайнего выезда на охоту.

А вот наш старый знакомый.... 😊 Надо было его на соревнования попросить 😊
имхо при нормальной заточке до финала бы дошел 😊

эпсон - это что такое?

Кузнец Андрей

сейчас к ванакрону подбираю ключики,посмотрим что выйдет

ванкрон? 40 по составу, мне кажется, должен быть прочнее к340, но совершенно нержавеющий, я прав? А резать должен примерно так же.

Lexa33
А мне ручку в РВС сделали. Обычную,без гламура

Я тоже без гламура, из джинсовой микарты, намоткой, что прочнее, чем выразанная из куска. Кроме того, я холчу использовать эпоксидку L типа, которая, в отличие от обычной, полностью биологически нейтральна. Можно хоть есть ее.

А резать должен примерно так же.

Леха, зырнул на антабку и ремень.)))

Попробуй от Зубра, белоруссы.
Быстровскид, очень удобен.
Тут на Ганзе даже тема была, я там себе покупал, осенна удобно, осенна.

Кузнец Андрей
Думаю намного лучше,всеж большое содержанние азота в стали. сам весь в догадках

Леха33, смотри здесь..
Я брал себе " стандарт".
И ета.. ремент-патронташ тоже бери, удобная вещь.

http://guns.allzip.org/topic/275/868528.html
http://www.youtube.com/watch?v=U7moZnhOSag

Сорри за офф, колеги.

Nikoola

лучше ориентироваться только на кол-во угля в составе

Комрады,звиняйте за долгое молчание,-обстоятельства...С удовольствием передам нож "Армагеддон-2012" на обследование Василию(Алану,Николаю...),как толко разгребусь с делами.Конечно с последующими тестами и объяснениями.Нож очень нравится и он,я думаю, себя ещё покажет:-)))Всех с Наступающим...С уважением,КостярА.

правильной дорогой идете , товарищи. весьма одобряю и поддерживаю. тесты должны производиться совершенно независимыми людьми, не связанными с производителем. Небольшие огрехи не страшны. При честном исполнении теста результат всегда будет более показательный и верный, чем в шаловливых ручках заинтересованных лиц.
Так держать!

Garet Jax
Garet Jax

А я о чём?...Сегодня сделаю макро-фото(после теста) и передам ножик Алану Георгиевичу.Фотки выкладывать не собираюсь до ответа уважаемого ОЧЕНЬ МНОГИМИ камрадами(в том числе и мной) АЛАНА.Но мне кажется -дело не в ТО,а В заточке,так что,всё ещё впереди...Всех с наступающим Новым Годом!Алану,Василию и Николаю(скорейшего тебе избавления от карбо-пыли!!!)побольше удачных проектов и прибыли ,как материальной,так и духовной!С уважением ко всем ,КостярА.

lukasq
таки надо до ума довести тему

к чвоему стыду из быстрорезов у меня был только рокстид с ихр7 но он на канате был середнячком. сведен был тонко но имел довольно крутые линзовидные спуски.

из порошков - режет и не тупится у меня спм10в

и из не порошков - режет и не тупится х12мф школы Кузнецова.

блин. где бы взять такого электрика

Уж точно не в японии 😛

asi
